Relação entre diâmetro do tubo, vazão, vazão, pressão

Em primeiro lugar, vazão = vazão ×diâmetro interno do tubo× diâmetro interno do tubo ×π÷ 4; portanto, a taxa de fluxo e a taxa de fluxo podem basicamente descobrir outro parâmetro conhecendo-o.

Mas se o diâmetro do tubo D e a pressão dentro do tubo P forem conhecidos, a vazão pode ser calculada?

A resposta é: você ainda não consegue encontrar a vazão e a vazão do fluido no tubo. Você imagina que há uma válvula na extremidade do tubo e, quando ela está fechada, há pressão P no tubo e a vazão no tubo é zero.

Portanto, a vazão no tubo não é determinada pela pressão no tubo, mas pela inclinação descendente da pressão no tubo ao longo do caminho. Portanto, certifique-se de indicar o comprimento do tubo e qual é a diferença de pressão em ambas as extremidades do tubo para encontrar a vazão e a vazão do tubo.

Se a relação entre pressão e vazão em uma tubulação é diretamente proporcional do ponto de vista da análise qualitativa, ou seja, quanto maior a pressão, maior a vazão. A vazão é igual à vazão vezes a seção. Para qualquer trecho do tubo, a pressão vem de apenas uma extremidade, ou seja, o sentido da pressão é unidirecional, e quando é fechado na saída no sentido da pressão (a válvula está fechada), o fluido no tubo fica em estado proibido. Uma vez aberta a saída, sua vazão é determinada pela pressão na tubulação.

Para análise quantitativa, é possível instalar manômetro, medidor de vazão ou medir a capacidade de vazão por meio de experimentos com modelos hidráulicos. Para fluxo de tubulação de pressão, também pode ser obtido por cálculo, e as etapas de cálculo são as seguintes:

1. Calcule a resistência específica S da tubulação. Se for um tubo antigo de ferro fundido ou aço antigo, você pode usar a fórmula de Shevelev para calcular a resistência específica da tubulação s=0,001736/d^5,3 ou usar s=10,3n2/d^5,33 para calcular, ou verificar a tabela relevante;

2. Determine a diferença de carga H=P/(ρg) entre as duas extremidades da tubulação. Se houver uma queda horizontal h (significando que a extremidade inicial do pipeline é h mais alta que a extremidade), então H = P/(ρg) h

Na fórmula: H: em m; P: é a diferença de pressão em ambas as extremidades do tubo (não a pressão em uma determinada seção), P está em Pa;

3. Calcule a vazão Q: Q = (H/sL)^(1/2)

4, vazão V=4Q/(3,1416 * d^2)

Onde: Q —— vazão, em m^3/s;

H —— A diferença entre a queda d’água no início e no final da tubulação, em m;

L —— comprimento do início ao fim do tubo, em m.

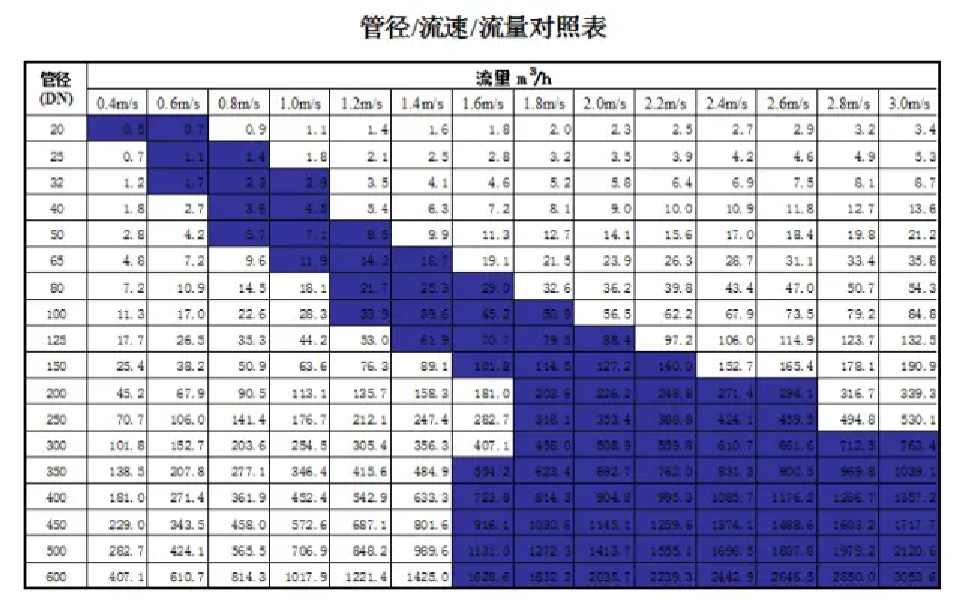

Nota: A linha superior é a velocidade do fluxo

O grande dado no meio da tabela acima é o tráfego

A linha mais à esquerda é o diâmetro nominal do tubo de água

Pergunta: "Qual devo escolher com tantas vazões?"

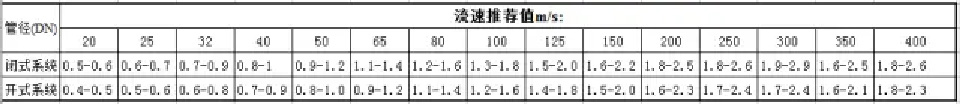

Não tenha pressa... Veja a tabela abaixo (há uma diferença entre sistema aberto e sistema fechado)
