Perguntas frequentes sobre anéis de vedação e identificar e resolver rapidamente anormalidades

Como funcionam os anéis de vedação

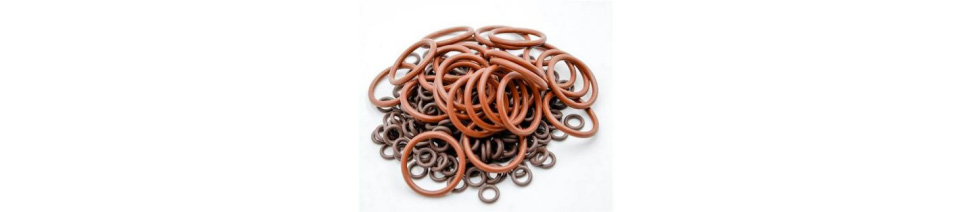

Um O-ring é um elemento de vedação anular, geralmente feito de um material elástico, como borracha, poliuretano ou borracha fluorada. O seu princípio de funcionamento baseia-se na sua capacidade de deformação elástica, formando uma vedação entre duas superfícies de contacto. A seção circular do O-ring pode preencher uniformemente a ranhura de vedação quando sob pressão, evitando que líquidos ou gases passem pela superfície de vedação, conseguindo assim um efeito de vedação.

Campos de aplicação de O-rings

Os anéis de vedação são amplamente utilizados em diversos equipamentos mecânicos e sistemas industriais, como:

• Sistema hidráulico: utilizado para vedação de cilindros hidráulicos, bombas hidráulicas e outros componentes.
• Sistema pneumático: utilizado para vedação de cilindro, válvula pneumática e outros componentes.
• Indústria automotiva: utilizada para vedação de motores, caixas de câmbio e outros componentes.
• Aeroespacial: vedações de sistemas de líquidos e gases para uso em aeronaves.
• Petroquímica: Selos para transporte de dutos, reatores e outros equipamentos.

Análise detalhada de anomalias comuns em O-rings

Por ser um elemento de vedação amplamente utilizado, o desempenho do O-ring afeta diretamente o funcionamento normal do equipamento. Embora o design do O-ring seja simples, em aplicações práticas podem ocorrer vários fenômenos anormais, que podem causar falha na vedação, afetando assim a eficiência de trabalho e confiabilidade do equipamento. A seguir está uma análise detalhada das anomalias comuns do O-ring, incluindo causas, efeitos, métodos de diagnóstico, soluções e medidas preventivas específicas.

1. Endurecimento do anel de vedação

1.1 Descrição dos fenômenos

O endurecimento do O-ring geralmente se manifesta como um enfraquecimento significativo da elasticidade do material, e a superfície torna-se dura e frágil. O O-ring endurecido não se deforma como aconteceria em um estado normal quando tensionado, resultando em uma diminuição notável no efeito de vedação. Podem ocorrer rachaduras ou outros danos físicos na superfície do O-ring endurecido, afetando seu desempenho de vedação.

1.2 Análise de causa

1. Temperatura excessiva: Em um ambiente de alta temperatura por longo prazo, o material de borracha do O-ring sofrerá uma reação química, resultando em um aumento na dureza do material. As altas temperaturas podem quebrar ou reticular cadeias poliméricas em materiais de borracha, tornando-as menos elásticas. Por exemplo, um ambiente no qual a temperatura operacional excede 200°C pode causar o endurecimento do material do O-ring.
2. Envelhecimento: Durante o uso prolongado, os O-rings são afetados pelo oxigênio, ozônio e raios ultravioleta. Esses fatores ambientais podem causar oxidação e envelhecimento do material de borracha, tornando-o mais duro e frágil. O envelhecimento geralmente se manifesta como aumento da dureza do material, diminuição da elasticidade e fissuras na superfície.
3. Contato químico: certos produtos químicos (como solventes, óleos, substâncias ácidas e alcalinas) reagirão com o material do O-ring, causando o endurecimento do material. Os produtos químicos podem dissolver certos componentes da borracha, causando alterações nas propriedades do material. Por exemplo, certos óleos e solventes reagem com a borracha fluorada (FKM), causando o seu endurecimento.

1.3 Impacto

Os O-rings endurecidos perdem sua elasticidade e capacidade de vedação, fazendo com que a vedação do dispositivo falhe. Isto pode levar ao vazamento de líquidos ou gases, o que pode afetar o bom funcionamento do equipamento. Além disso, os O-rings endurecidos têm maior probabilidade de quebrar ou ser danificados, o que pode causar paralisações ou mau funcionamento grave do equipamento.

1.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique a superfície do O-ring quanto a rachaduras, descoloração ou endurecimento. Os anéis de vedação endurecidos geralmente se tornam duros e frágeis, e é fácil sentir sua textura diferente dos anéis de vedação normais entre os dedos.
2. Teste de dureza: Use um testador de dureza para testar a dureza do O-ring. Se o valor da dureza estiver fora da faixa normal, isso pode indicar que o O-ring endureceu.
3. Teste de desempenho: Observe o efeito de vedação do O-ring na aplicação prática. Se for encontrada uma vedação deficiente ou vazamento, isso pode ser devido ao endurecimento do O-ring.

1.5 Soluções

1. Escolha o material apropriado: escolha o material do anel de vedação resistente a altas temperaturas e ao envelhecimento de acordo com o ambiente de aplicação. Por exemplo, borracha fluorada (FKM) ou borracha de silicone (SI) são usadas para lidar com os efeitos de altas temperaturas ou produtos químicos.
2. Controle a temperatura do ambiente de trabalho: certifique-se de que o O-ring funcione dentro da faixa de temperatura apropriada. Evite expor o O-ring a temperaturas superiores à temperatura aplicável.
3. Evite exposição a produtos químicos: Se o anel de vedação precisar ser exposto a produtos químicos, selecione materiais que sejam resistentes a produtos químicos e minimize o contato com produtos químicos.

1.6 Medidas preventivas

1. Seleção de materiais e especificações adequados: De acordo com o ambiente de trabalho e requisitos específicos, os materiais e especificações apropriados do O-ring são selecionados para reduzir os problemas causados pelo endurecimento.
2. Inspeção e manutenção periódicas: Verifique regularmente o status do O-ring, especialmente em aplicações de alta temperatura ou contato químico, e substitua os O-rings envelhecidos ou endurecidos em tempo hábil.
3. Design otimizado: Durante a fase de projeto, o design é otimizado para reduzir o risco de exposição do O-ring a condições extremas, levando em consideração o ambiente de trabalho do O-ring.
4. Envelhecimento dos O-rings

2.1 Descrição dos fenômenos

O envelhecimento dos O-rings geralmente se manifesta pela redução da elasticidade do material, rachaduras ou descoloração da superfície. O envelhecimento pode causar uma diminuição significativa no desempenho de vedação do O-ring, aumentar o custo de manutenção do equipamento e pode causar falhas no equipamento.

2.2 Análise de causa

1. Oxidação: A composição química de um material de borracha reage com o oxigênio, causando uma alteração na estrutura química do material. A oxidação destrói as cadeias moleculares da borracha, fazendo com que o material endureça e perca elasticidade.
2. Exposição UV: Os raios UV expostos à luz solar por um longo período podem causar danos ao material do O-ring. A luz UV pode causar reações químicas na borracha, tornando o material frágil e quebradiço.
3. Mudança de temperatura: mudanças drásticas de temperatura (como alternância de quente e frio) acelerarão o processo de envelhecimento da borracha. As mudanças de temperatura podem fazer com que o material de borracha se expanda e contraia, o que acelera o seu envelhecimento.

2.3 Impacto

O-rings envelhecidos podem causar diminuição no desempenho da vedação, o que pode provocar vazamento de líquido ou gás, afetando o funcionamento normal do equipamento. Além disso, os O-rings envelhecidos são mais propensos a rachar ou quebrar, aumentando os custos de manutenção e o tempo de inatividade.

2.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique a superfície do O-ring quanto a rachaduras, descoloração ou outros sinais de envelhecimento. O-rings envelhecidos geralmente apresentam danos superficiais significativos.
2. Teste de desempenho: teste a elasticidade e o efeito de vedação do O-ring. Os anéis de vedação envelhecidos apresentarão elasticidade reduzida e vedação deficiente.
3. Teste de envelhecimento: Teste de envelhecimento acelerado em condições de laboratório, simulando o processo de envelhecimento dos O-rings em uso real e detectando alterações em seu desempenho.

2.5 Soluções

1. Seleção de materiais antienvelhecimento: utilização de materiais com propriedades antienvelhecimento, como materiais de borracha com adição de antioxidantes. Borracha de silicone e borracha fluorada geralmente têm melhores propriedades antienvelhecimento.
2. Evite a exposição aos raios UV: Evite a exposição direta à luz solar ao armazenar e usar anéis de vedação. Materiais de sombreamento podem ser usados ​​ou anéis de vedação podem ser colocados em um ambiente fresco.
3. Controle a mudança de temperatura: mantenha o O-ring funcionando em uma faixa de temperatura estável, evite flutuações violentas de temperatura. Se houver mudança de temperatura no equipamento, considere usar material de anel de vedação com maior resistência à temperatura.

2.6 Precauções

1. Design otimizado: Considere o ambiente de uso do O-ring durante a fase de projeto e selecione materiais e soluções de design adequados para reduzir o risco de envelhecimento.
2. Inspeção e substituição regulares: Verifique regularmente o estado do O-ring e substitua-o imediatamente quando forem encontrados sinais de envelhecimento para garantir o funcionamento adequado do equipamento.
3. Gerenciamento de armazenamento: Quando não estiver em uso, armazene o O-ring em ambiente seco e com sombra, longe da luz solar direta e de altas temperaturas.
4. Deformação por compressão do O-ring

3.1 Descrição dos fenômenos

O O-ring pode sofrer deformação por compressão após ser comprimido, ou seja, o O-ring é comprimido além do limite de projeto, resultando em efeito de vedação reduzido ou falha.

3.2 Análise de causa

1. Compressão excessiva: Os O-rings são comprimidos além dos limites do projeto quando instalados, causando deformação do material. A compressão excessiva causará a deterioração da elasticidade do O-ring, afetando o efeito de vedação.
2. Instalação inadequada: pressão de instalação irregular ou método de instalação incorreto podem fazer com que o anel de vedação se deforme sob pressão. Fatores humanos durante a instalação também podem causar compressão irregular do O-ring.

3.3 Impacto

Os O-rings deformados por compressão perdem sua elasticidade, causando uma diminuição no desempenho de vedação. Isso pode provocar vazamento de líquido ou gás, afetando o bom funcionamento do equipamento. Além disso, a compressão excessiva também pode causar deformação permanente ou danos ao O-ring, aumentando os custos de manutenção.

3.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique o O-ring quanto a deformações óbvias, indentações ou danos ao material. Os anéis de vedação comprimidos e deformados podem apresentar reentrâncias ou deformações irregulares.
2. Verificação da instalação: Verifique a instalação do O-ring para garantir que ele esteja na posição correta e que a quantidade de compressão atenda aos requisitos do projeto. Verifique o processo de instalação quanto a problemas com pressão irregular.
3. Teste de desempenho: teste o efeito de vedação do O-ring, avalie seu desempenho em condições reais de trabalho. Se o desempenho da vedação for degradado, pode ser devido à deformação por compressão.

3.5 Soluções

1. Controle a quantidade de compressão: controle a quantidade de compressão do O-ring de acordo com os requisitos do projeto, certifique-se de que esteja dentro da faixa recomendada. Evite compressão excessiva para manter a elasticidade e o desempenho de vedação do O-ring.
2. Instalação adequada: Siga o guia de instalação do fabricante para garantir uma distribuição uniforme da pressão. Instalação com ferramentas especiais para evitar deformações devido a fatores humanos.
3. Ajustando o projeto: Se a quantidade de compressão exceder a faixa de projeto, considere ajustar o projeto do corpo da ranhura ou usar anéis de vedação de especificações diferentes para se adaptar às necessidades reais da aplicação.

3.6 Medidas preventivas

1. Projeto otimizado: Na fase de projeto, considerando a quantidade de compressão e a pressão de trabalho do O-ring, o projeto é otimizado para reduzir o risco de deformação por compressão.
2. Treinamento e especificação de operações: treinamento de instaladores para garantir que eles estejam cientes dos métodos corretos de instalação e dos requisitos de controle de volume de compressão.
3. Inspeção regular: Verifique regularmente o status de instalação do O-ring, ajuste ou substitua-o a tempo quando forem encontrados problemas para garantir o desempenho da vedação.
4. Extrusão de anel de vedação

4.1 Descrição dos fenômenos

O O-ring pode ser extrudado durante a operação, ou seja, o O-ring é extrudado para fora de sua posição de instalação, causando falha na vedação.

4.2 Análise de causa

1. A pressão de trabalho é muito alta: a pressão do ambiente de trabalho excede a faixa de tolerância do O-ring, fazendo com que o O-ring seja espremido para fora de sua posição de fenda. O efeito de vedação do O-ring pode ser afetado em um ambiente de alta pressão.
2. Projeto inadequado do corpo da ranhura: O projeto do corpo da ranhura de montagem não é razoável, fazendo com que o anel de vedação seja extrudado sob pressão. A profundidade ou largura do corpo da ranhura é insuficiente para suportar eficazmente o O-ring.

4.3 Impacto

O O-ring extrudado pode causar falha na vedação e vazamento de líquido ou gás, afetando assim o funcionamento normal do equipamento. A extrusão também pode causar danos ou deformação permanente do O-ring, aumentando os custos de manutenção e o tempo de inatividade.

4.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique se o O-ring apresenta aglomeração. O O-ring extrudado pode apresentar deformação significativa ou danos fora do corpo da calha.
2. Verificação de pressão: meça a pressão do ambiente de trabalho para garantir que esteja dentro da tolerância do O-ring. A alta pressão pode ser a principal razão para o fenômeno de aglomeração.
3. Inspeção do tanque: Verifique o projeto do tanque de montagem para garantir que seu tamanho e formato atendem aos requisitos do O-ring. O design inadequado do corpo da ranhura pode levar à extrusão do O-ring.

4.5 Soluções

1. Design de slot aprimorado: O slot de montagem foi redesenhado para garantir que possa suportar efetivamente o O-ring e evitar que ele seja espremido sob pressão. O corpo da calha deverá ter suporte suficiente e dimensões adequadas.
2. Escolha o material certo: Escolha o material e as especificações corretas do anel de vedação de acordo com a pressão de trabalho para suportar pressões mais altas. Considere o uso de materiais com capacidade de suporte de alta pressão, como borracha fluorada (FKM) ou poliuretano (PU).
3. Controle a pressão de trabalho: certifique-se de que a pressão do ambiente de trabalho esteja dentro da tolerância do O-ring. Se a pressão for muito alta, considere ajustar as condições de trabalho ou usar um anel de vedação adequado para um ambiente de alta pressão.

4.6 Precauções

1. Design otimizado: A pressão de trabalho do O-ring e o design do corpo da ranhura são considerados durante a fase de projeto para garantir que o O-ring possa ser efetivamente suportado para evitar apinhamento.
2. Inspeção periódica: Verifique regularmente o status de instalação e o ambiente de trabalho do O-ring, ajuste ou substitua-o a tempo quando forem encontrados problemas para garantir o desempenho da vedação.
3. Selecione o material adequado: Selecione o material do anel de vedação adequado de acordo com os requisitos práticos da aplicação para suportar alta pressão ou requisitos especiais do ambiente de trabalho.
4. Desgaste do anel de vedação

5.1 Descrição dos fenômenos

Os anéis de vedação podem se desgastar durante a operação, geralmente apresentando superfícies ásperas ou marcas de desgaste óbvias. O desgaste fará com que o desempenho de vedação do O-ring diminua, afetando o funcionamento normal do equipamento.

5.2 Análise de causa

1. Fricção: a fricção entre o O-ring e a superfície de contato pode causar desgaste superficial. O atrito pode ser devido a um design inadequado ou incompatibilidade de materiais.
2. Efeitos do meio: Partículas em meios fluidos podem causar desgaste nos O-rings, especialmente em meios com altas taxas de fluxo ou contendo partículas sólidas. Por exemplo, partículas suspensas no líquido podem causar desgaste por fricção no O-ring.

5.3 Impacto

O O-ring desgastado pode causar diminuição no desempenho da vedação, podendo provocar vazamento de líquido ou gás, afetando o funcionamento normal do equipamento. Além disso, o desgaste pode causar descascamento do material ou danos ao O-ring, aumentando os custos de manutenção e o tempo de inatividade.

5.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique a superfície do O-ring em busca de marcas de desgaste óbvias, como superfície áspera, descamação do material, etc. Os O-rings desgastados geralmente apresentam desgaste significativo.
2. Teste de desempenho: teste o efeito de vedação do O-ring, avalie seu desempenho em condições reais de trabalho. Se o desempenho da vedação estiver degradado, pode ser devido ao desgaste.
3. Análise do meio: Analise se o meio fluido contém material particulado ou outros fatores de desgaste para saber se há fatores externos que causam o desgaste do O-ring.

5.5 Soluções

1. Reduza o atrito: Design otimizado, reduz o atrito entre o O-ring e a superfície de contato. Lubrificante ou óleo lubrificante pode ser usado para reduzir o atrito e prolongar a vida útil do O-ring.
2. Seleção de material resistente ao desgaste: Escolha um material de anel de vedação resistente ao desgaste, como poliuretano (PU) ou outro material resistente ao desgaste, de acordo com o meio e as condições de trabalho. Materiais resistentes ao desgaste podem efetivamente reduzir os fenômenos de desgaste.
3. Melhorar a qualidade do meio: Se houver partículas ou outros fatores de desgaste presentes no meio fluido, considere melhorar a qualidade do meio ou usar um dispositivo de filtro para reduzir o desgaste no O-ring.

5.6 Precauções

1. Otimize o projeto: considere o ambiente de trabalho do O-ring durante a fase de projeto, selecione materiais adequados e soluções de projeto para reduzir o risco de desgaste.
2. Inspeção e manutenção periódicas: Verifique regularmente o status do O-ring, especialmente em meios com alta vazão ou contendo partículas, e substitua os O-rings desgastados em tempo hábil.
3. Uso de lubrificante: quando aplicável, é utilizado lubrificante ou óleo lubrificante para reduzir o atrito entre o O-ring e a superfície de contato, prolongando a vida útil do O-ring.
4. Expansão do anel de vedação

6.1 Descrição dos fenômenos

O O-ring pode expandir durante a operação, manifestando-se como um aumento de volume, afetando seu efeito de vedação. Os O-rings expandidos podem causar má vedação e até provocar vazamentos.

6.2 Análise de causa

1. Meio de contato: Alguns meios fluidos (como óleos, solventes) podem fazer com que o material do O-ring se expanda. A composição química do meio reagirá com o material do O-ring, fazendo com que o volume do material aumente.
2. Mudança de temperatura: A mudança de temperatura também pode causar expansão do O-ring, especialmente sob condições de alta temperatura. O aumento da temperatura pode causar expansão do material de borracha, afetando suas propriedades de vedação.

6.3 Impacto

O-rings expandidos podem causar diminuição no desempenho da vedação, o que pode provocar vazamento de líquido ou gás, afetando o funcionamento normal do equipamento. A expansão também pode fazer com que o O-ring não permaneça estável no corpo da ranhura de montagem, aumentando o custo de manutenção e o tempo de inatividade do equipamento.

6.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique se o O-ring está se expandindo. Os O-rings expandidos podem apresentar aumento significativo de volume ou deformação dentro do corpo da calha.
2. Análise do meio: Analise a composição química do meio fluido para saber se há fatores que causam a expansão do O-ring. Verifique se o meio é incompatível com o material do O-ring.
3. Monitoramento de temperatura: monitore a temperatura do ambiente de trabalho para ver se há alguma mudança de temperatura causando a expansão do O-ring.

6.5 Soluções

1. Seleção de materiais resistentes à expansão: uso de materiais de O-ring resistentes à expansão, como aqueles com maior resistência ao óleo, para lidar com a influência do meio fluido.
2. Controlando o contato com o meio: Se o O-ring precisar entrar em contato com produtos químicos ou outros meios, selecione materiais compatíveis com esses meios e minimize o contato direto.
3. Controle a mudança de temperatura: mantenha o O-ring funcionando em uma faixa de temperatura estável, evite mudanças drásticas de temperatura. Se a temperatura estiver muito alta, considere usar materiais com resistência a altas temperaturas.

6.6 Precauções

1. Projeto otimizado: Durante a fase de projeto, considerando o ambiente de trabalho e o meio do O-ring, o material apropriado e o esquema de projeto são selecionados para reduzir o risco de expansão.
2. Inspeção periódica: Verifique regularmente o status do O-ring, especialmente em aplicações com alta temperatura ou exposição a produtos químicos, e substitua o O-ring expandido em tempo hábil.
3. Seleção do material adequado: Escolha o material do O-ring adequado de acordo com as necessidades práticas da aplicação para lidar com os requisitos de expansão ou outro ambiente de trabalho especial.
4. Defeitos superficiais dos anéis de vedação

7.1 Descrição dos fenômenos

Os defeitos superficiais do O-ring incluem rachaduras, bolhas, descascamento, etc. Esses defeitos afetarão o desempenho de vedação do O-ring e podem causar falha do equipamento.

7.2 Análise de causa

1. Problemas de qualidade do material: As matérias-primas utilizadas no processo de fabricação não são de qualidade padrão e podem causar defeitos na superfície do O-ring. Impurezas ou falta de homogeneidade na matéria-prima podem afetar o desempenho do O-ring.
2. Problemas no processo de produção: A operação inadequada do processo durante a produção, como temperatura excessiva ou mistura irregular, pode causar defeitos na superfície do O-ring.
3. Fatores ambientais: Durante o armazenamento e transporte, o O-ring pode ser afetado por fatores ambientais, como umidade, mudanças de temperatura, etc., causando defeitos superficiais.

7.3 Impacto

O-rings com defeitos superficiais podem causar diminuição no desempenho da vedação e provocar vazamento de líquido ou gás, afetando o funcionamento normal do equipamento. Além disso, defeitos superficiais também podem causar danos estruturais ao O-ring, aumentando os custos de manutenção e o tempo de inatividade.

7.4 Métodos de diagnóstico

1. Inspeção de aparência: Verifique a superfície do O-ring em busca de defeitos óbvios, como rachaduras, bolhas ou fenômeno de descascamento. Os defeitos superficiais geralmente aparecem como danos físicos óbvios.
2. Teste de desempenho: teste o efeito de vedação do O-ring, avalie seu desempenho em condições reais de trabalho. Se o desempenho da vedação for degradado, pode ser devido a um defeito superficial.
3. Análise de material: Analise o material do O-ring e verifique se há problemas de qualidade. A uniformidade e pureza dos materiais são detectadas usando ferramentas como microscópios.

7.5 Soluções

1. Seleção de materiais de alta qualidade: garanta que os O-rings sejam produzidos com materiais de alta qualidade que atendam aos padrões e evitem defeitos superficiais causados por problemas de qualidade do material.
2. Melhorar o processo de produção: Otimize o processo de produção para garantir que a temperatura, mistura e outras condições do processo de produção atendam aos requisitos e reduzam defeitos causados ​​por problemas de processo.
3. Controle das condições ambientais: controle das condições ambientais durante o armazenamento e transporte para evitar a influência da umidade e das mudanças de temperatura na superfície do O-ring.

7.6 Precauções

1. Inspeção rigorosa de materiais: Inspeção rigorosa de matérias-primas para garantir que sua qualidade atenda aos requisitos de produção e reduza defeitos superficiais causados por problemas de material.
2. Otimize o processo de produção: Otimize o processo de produção e o processo para garantir que cada elo no processo de produção do O-ring atenda aos padrões de qualidade e reduza o risco de defeitos superficiais.
3. Inspeção e manutenção regulares: Verifique regularmente o status de produção e armazenamento do O-ring, resolva os problemas em tempo hábil quando forem encontrados, para garantir a qualidade e o desempenho do O-ring.

Como elemento de vedação, os O-rings desempenham um papel importante em vários sistemas mecânicos e industriais. Compreender e lidar com anomalias comuns de O-rings, incluindo endurecimento, envelhecimento, deformação por compressão, extrusão, abrasão, expansão e defeitos superficiais, pode efetivamente melhorar a confiabilidade e a eficiência operacional do equipamento. Ao selecionar materiais adequados, otimizar o projeto, controlar o ambiente de trabalho e inspeção e manutenção regulares, o problema anormal dos O-rings pode ser evitado e resolvido, garantindo a operação estável do equipamento a longo prazo.
