Acoplamento com rosca: como funcionam, vedam e onde usá-los os acoplamentos de tubos roscados

Uma tubulação de plástico soldada quase nunca falha na solda; ele falha onde algo foi inserido nele. Esse padrão se repete em fábricas de produtos químicos, plataformas de tratamento de água e bancadas úmidas de semicondutores: a linha β-HPP ou PVDF funciona silenciosamente durante anos, depois uma junta na porta da bomba, no manômetro ou no bocal do tanque começa a chorar. Em quase todos os casos, a conexão envolvida é um acoplamento com rosca, e a causa raramente é a conexão em si – é o padrão da rosca, a vedação ou o torque. A resposta curta inicial: use um acoplamento roscado sempre que uma linha precisar ser aberta novamente, conectada a equipamento rosqueado ou transferida para hardware de metal; use uma junta fundida em qualquer outro lugar. O restante desta página explica os padrões de rosca que decidem se uma junta é vedada, os limites de pressão e temperatura impostos pelas roscas de plástico e as verificações que mantêm uma junta roscada seca durante toda a sua vida útil.

O que é um acoplamento roscado – e onde ele pertence

Um acoplamento é o acessório mais curto que une dois comprimentos de tubo em um trecho contínuo. Um acoplamento com rosca faz esse trabalho por meio de roscas macho e fêmea combinadas, em vez de calor ou cimento. Nas linhas de tubulação de plástico, a mesma ideia aparece sob três nomes familiares: a rosca interna reta, que termina um trecho soldado em uma porta com rosca fêmea; a rosca externa reta, que termina em rosca macho; e a união, um acoplamento roscado de três peças cujo corpo, arremate e porca permitem que um técnico quebre a junta com duas chaves em vez de uma serra.

Essa reversibilidade é a questão principal. Um acoplamento de encaixe produz uma junta tão forte quanto o tubo, mas permanente; um acoplamento roscado troca um pouco de força para garantir a capacidade de manutenção. Dê às juntas roscadas o trabalho que elas fazem melhor: interfaces de equipamentos, como portas de bomba, raízes de medição e pontos de amostragem; pausas para manutenção onde deve sair um skid ou filtro para limpeza; e a transição entre um sistema plástico e ferragens metálicas. Para uma visão mais ampla de como cada tipo de acessório ganha seu lugar em uma linha, esta visão geral de as principais funções dos acessórios para tubos de plástico é um companheiro útil.

Os padrões de rosca decidem se a junta veda

A razão mais comum pela qual uma junta roscada chora não é o mau acabamento, mas dois padrões de rosca incompatíveis reunidos em uma junta. O NPT, com seu formato cônico de 60°, domina os equipamentos norte-americanos; O BSPT (designado R), com conicidade de 55°, é difundido na Europa e na Ásia; As roscas BSPP (G ou Rp) e métricas são paralelas e dependem de uma vedação facial em vez de interferência de rosca. Um macho cônico esmaga seus flancos contra a fêmea ao entrar, e é por isso que pode selar com fita adesiva ou pasta. Uma rosca paralela deixa uma lacuna em espiral que nenhum aperto pode fechar - apenas um anel de vedação, junta ou vedação colada pertence a ela. O passo raramente corresponde entre sistemas, mesmo quando os tamanhos nominais parecem idênticos, portanto, um macho NPT pode começar suavemente em uma fêmea BSPT, parecer apertado e ainda assim vazar no primeiro teste de pressão. Verifique o padrão em ambas as metades de cada junta antes de fazer o pedido, não depois.

Os padrões de rosca que você provavelmente encontrará em acoplamentos plásticos e o princípio de vedação por trás de cada
Padrão Formulário de tópico Como sela Onde você conhece
NPT/NPTF 60° cônico Interferência de flanco mais fita ou selante América do Nãorte
BSPT (R) 55° cônico Interferência de flanco mais fita ou selante Europa, Ásia
BSPP (G/RP) 55° paralelo Vedação facial: O-ring, junta ou vedação colada Europa, Ásia
Métrica (M) 60° paralelo Vedação facial nas portas do instrumento e do sensor Equipamentos em todo o mundo

Fios de plástico exigem mãos diferentes das de metal

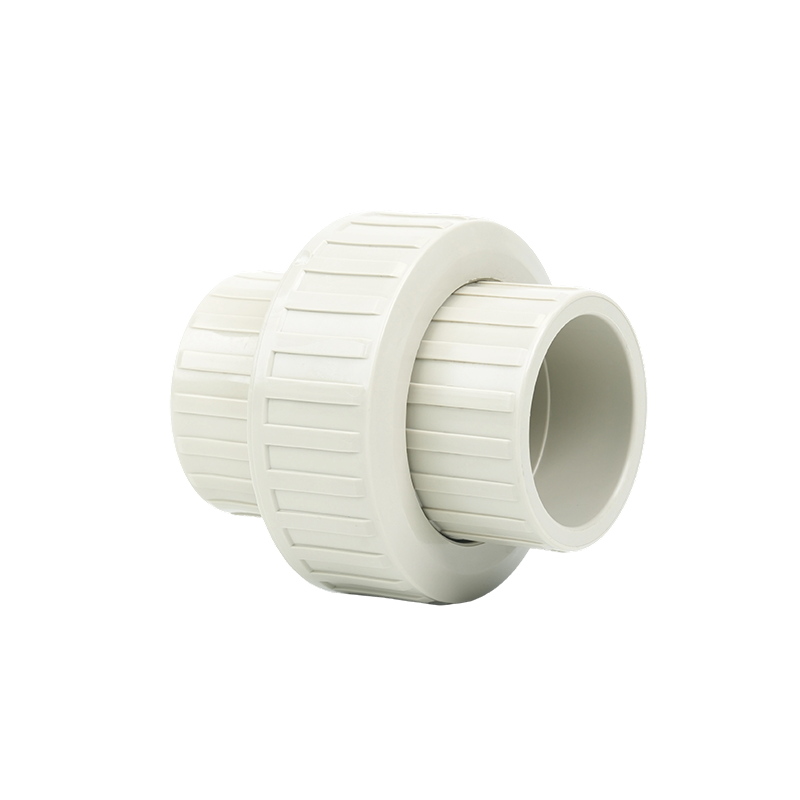

A maioria dos fios de plástico danificados são criados por montadores de metal agindo por hábito. Três instintos do mundo do aço são mal transferidos para β-PPH, PPN e PVDF: passar com força manual, enrolar fita de rosca sem restrição e aparafusar um bico de metal rígido em um corpo de plástico que se alavancará e quebrará conforme a temperatura muda. As formas de rosca de plástico possuem folga generosa por design; a vedação vem de fita, pasta ou anel de vedação moldado, nunca de esmagamento dos flancos. A regra de trabalho: apertar até a junta resistir, depois mais um quarto a meia volta. Mantenha a fita longe das duas primeiras roscas para que os fragmentos não possam viajar para o meio e escolha uniões seladas para juntas que serão abertas regularmente, porque uma união com vedações de EPDM ou FPM reaperta indefinidamente enquanto uma rosca com fita adesiva não.

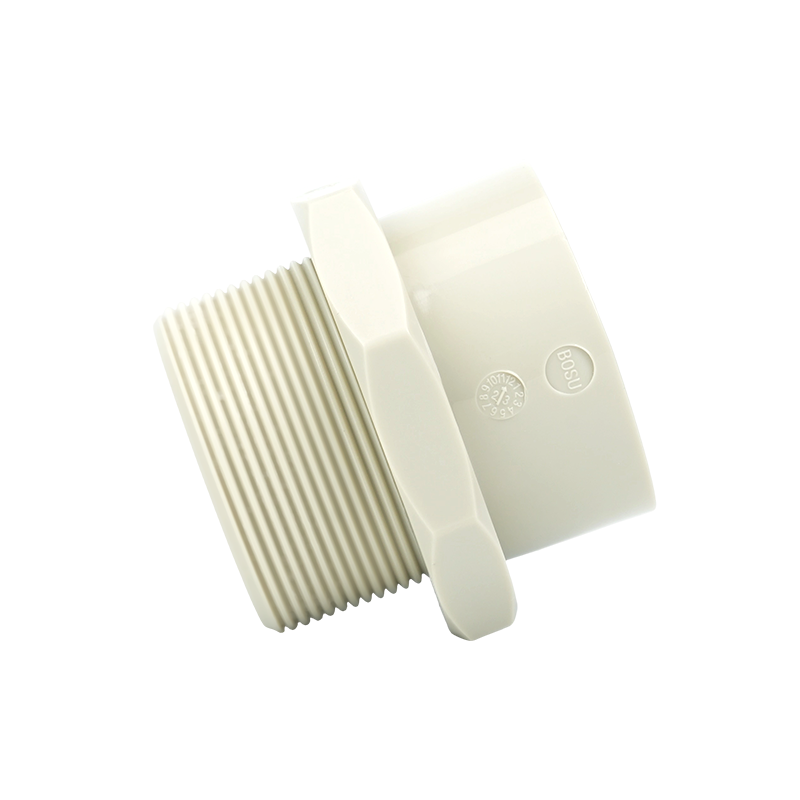

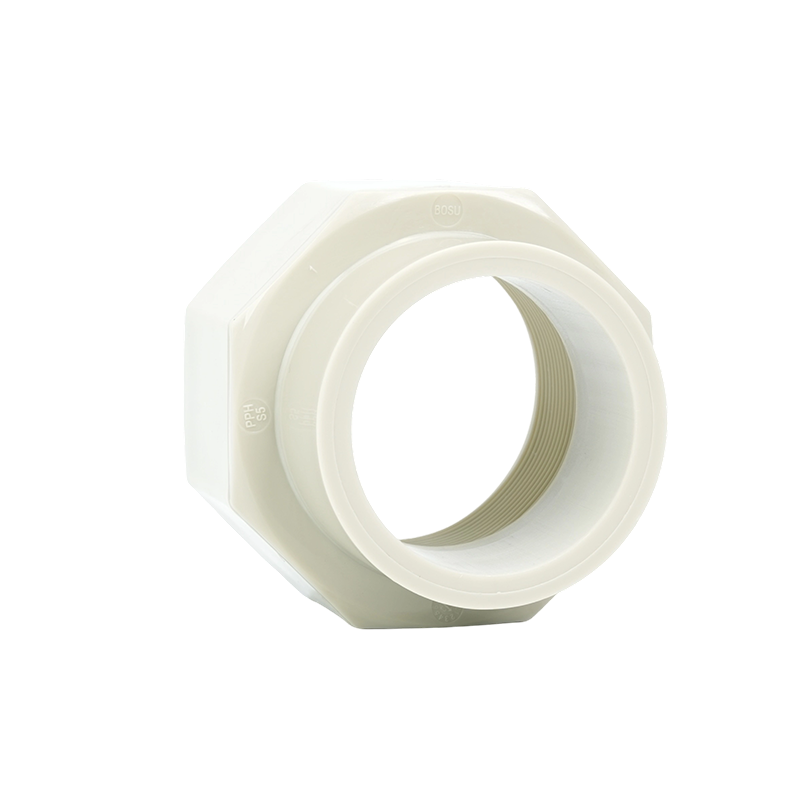

β-PPH External Thread Straight Short Butt-Weld Fitting Encaixe de solda de topo curto reto com rosca externa β-PPH Esta conexão para solda de topo combina uma rosca externa de plástico com uma ponta de soldagem, permitindo conexões rosqueadas e evitando os hábitos de aperto excessivo que danificam as juntas de plástico. Ver Produto → β-PPH Internal Thread Straight Short Butt-Weld Fitting Encaixe de solda de topo curto reto com rosca interna β-PPH Com rosca interna moldada e extremidade soldada, esta conexão aceita inserções roscadas com segurança, complementando as orientações sobre aperto suave e vedação adequada de roscas plásticas. Ver Produto →

Os registros de serviço em tubulações de plástico contam uma história consistente: erro de montagem, e não fadiga do material, causa a maioria dos vazamentos nas juntas roscadas. O padrão abaixo reflete a experiência típica de campo.

  • Corpos excessivamente apertados ou rachados, 35%
  • Rosqueamento cruzado na montagem, 25%
  • Folgas de fita ou selante, 20%
  • Ciclagem térmica e vibração, 20%

Distribuição ilustrativa de causas de vazamento em juntas roscadas em serviços de tubulação de plástico; as proporções reais variam de acordo com a planta e o meio.

Quanto vale uma junta roscada de pressão?

Deixe o componente de classificação mais baixa definir a pressão da linha e espere que os elementos rosqueados fiquem próximos ao fundo da faixa. Na linha de um fabricante, os tubos β-PPH atingem 1,6 MPa, enquanto os tubos PPN e PVDF atingem 6,0 MPa à temperatura ambiente, e as conexões seguem os níveis de 1,0 e 1,6 MPa. Uma conexão roscada tem então um desconto adicional, porque a parede na rosca é mais fina que a parede do tubo. Dimensione as uniões e as roscas retas de acordo com a pressão real de trabalho do sistema, além de uma margem razoável — nunca leia a classificação do tubo em cada componente do trecho.

PPH 1,6 MPa PPN 6,0MPa PVDF 6,0MPa

Classificação de pressão nominal máxima por material do tubo a 20 °C: β-PPH 1,6 MPa, PPN 6,0 MPa, PVDF 6,0 MPa.

O que o calor faz com esse número

Cada classificação acima pressupõe água a 20 °C. Aumente a temperatura e a pressão permitida dos termoplásticos cai drasticamente: uma linha classificada como 1,6 MPa à temperatura ambiente retém bem menos da metade dela em 80 °C, que é exatamente o território dos circuitos químicos quentes e dos circuitos CIP. Trate a curva abaixo como um guia de primeira ordem e, em seguida, confirme os valores finais com base nas tabelas de pressão do fabricante antes de fixar as pressões de descarga da bomba ou as configurações da válvula de alívio.

100% 75% 50% 25% 0 20ºC 40°C 60°C 80°C 95°C Temperatura média (°C)

Redução ilustrativa da classificação de pressão ambiente de um tubo termoplástico à medida que a temperatura da água aumenta; confirme os valores exatos nas tabelas de pressão do fabricante.

Rosqueada, fundida ou flangeada: escolha a junta de acordo com a finalidade

Decida o método de conexão pelo trabalho, não pelo hábito: os acoplamentos roscados ganham em facilidade de manutenção em furos pequenos e médios, a fusão ganha em resistência permanente em trechos enterrados ou ocultos, e os flanges ganham em grandes diâmetros e bicos de equipamento. As compensações ficam lado a lado abaixo.

Onde cada método de conexão se paga em um sistema de tubulação de plástico
Critério Acoplamento roscado Junta de fusão de soquete Conexão flangeada
Ferramentas necessárias Ferramentas manuais Máquina de fusão Chave de torque
Reversível Sim, por design No Sim, com uma junta nova
Pressão à temperatura Inferior – paredes de fios finos Resistência total do tubo Alto, dependente da junta
Melhor papel Portas de equipamentos, pausas para manutenção, transições Longas corridas escondidas Grandes furos, bombas, tanques

Quando a decisão estiver próxima, pese o meio, a temperatura, com que frequência a junta será aberta e quem fará a manutenção da linha - os mesmos fatores que importam quando escolhendo acessórios para tubos para uma linha química ou industrial em primeiro lugar.

Uma lista de verificação de seis pontos antes de apertar

  1. Confirme o padrão da rosca e o passo em ambas as peças correspondentes; NPT e BSPT não são intercambiáveis.
  2. Combine o anel de vedação com o meio — EPDM para água e muitos produtos químicos aquosos, FPM para óleos, combustíveis e produtos orgânicos agressivos.
  3. Derate para a temperatura de trabalho mais alta, não para a classificação ambiente na etiqueta.
  4. Apoie os bicos de metal longos de forma independente para que não possam alavancar o corpo de plástico.
  5. Aperte com a mão mais um quarto a meia volta; se uma chave inglesa parecer necessária, algo está errado a montante.
  6. Teste de pressão no comissionamento e após qualquer remontagem, na pressão de trabalho e, quando prático, na temperatura de operação.

Perguntas frequentes

Os threads NPT e BSPT são intercambiáveis?

Não. Seus ângulos de flanco (60° versus 55°) e passos diferem, portanto as peças podem ser montadas parcialmente e vedar mal. Combine os padrões em ambos os lados da junta ou use um adaptador específico.

Devo usar fita PTFE em conexões roscadas de plástico?

Com moderação e nunca nos dois primeiros tópicos. Nas roscas plásticas cônicas, a fita preenche a folga; em uniões seladas é desnecessário — a vedação EPDM ou FPM faz o trabalho e sobrevive a aberturas repetidas.

Por que minha junta roscada vaza apenas quando a linha está quente?

O movimento térmico relaxa uma junta gravada e altera a fixação nas roscas paralelas. Verifique se o material de vedação tolera a temperatura média, se a junta não apresenta uma incompatibilidade entre paralelo e cone e se a montagem não está sendo tensionada por tubulações rígidas.

Um acoplamento roscado pode corresponder à pressão de uma junta soldada?

Não. Trate cada ponto encadeado como o elo mais fraco na execução e dimensione o sistema de acordo com ele. Onde a resistência total do tubo não for negociável, funda a junta e guarde as roscas apenas nos pontos de serviço.
