Que mídia flui através de uma válvula esférica?

Tipos de mídia comuns transportados por válvulas de esfera

As válvulas de esfera ficam no centro da maioria dos produtos de tubulação porque um quarto de volta proporciona um fechamento hermético e de baixa resistência, independentemente do que esteja dentro do tubo. Na prática, a mídia que passa se enquadra em algumas categorias recorrentes nas plantas industriais.

• Água de processo e água tratada — circuitos de refrigeração, linhas de enxágue e água de utilidade geral em fábricas.
• Ácidos e álcalis — ácido clorídrico, ácido sulfúrico, hidróxido de sódio e reagentes similares utilizados no tratamento de metais, galvanoplastia e síntese química.
• Solventes e produtos químicos orgânicos — diluentes, álcoois e solventes de processo encontrados na produção farmacêutica e bioquímica.
• Ar comprimido e gases inertes — linhas de controle pneumático e sistemas de purga de nitrogênio.
• Fluidos de alta pureza — água ultrapura e produtos químicos usados na fabricação de semicondutores e painéis solares, onde a contaminação residual não é aceitável.
• Água do mar e fluidos marinhos — tubulações para aquários, marinhas e dessalinização que exigem forte resistência ao sal e à bioincrustação.

Como o material do corpo determina a compatibilidade da mídia

O plástico usado no corpo e na sede da válvula é o fator mais importante na decisão de qual meio uma válvula esfera pode transportar com segurança. As conexões de metal corroem ou lixiviam íons em fluxos de processos sensíveis, e é por isso que tubulações de plástico e componentes de válvulas de plástico são a escolha padrão para linhas com produtos químicos pesados ​​ou de alta pureza. A tabela abaixo descreve o ajuste típico entre material e mídia.

Além da resina base, materiais de vedação como EPDM, FPM ou PTFE são compatíveis com o mesmo meio, já que um corpo de válvula classificado para um produto químico é tão bom quanto a gaxeta que o veda. A Jiangsu Leiting Precision New Materials, que fornece válvulas de esfera OEM para tubulações de painéis solares, semicondutores, químicas, siderúrgicas e farmacêuticas, documenta folhas de dados de materiais para cada válvula para que a combinação de resina e vedação possa ser verificada em relação ao meio operacional antes da instalação.

Série de produtos de válvula de esfera

As configurações manuais, elétricas, pneumáticas, de união simples e dupla cobrem a maioria das necessidades de manuseio de meios em tubulações de produtos químicos, semicondutores e de tratamento de água.

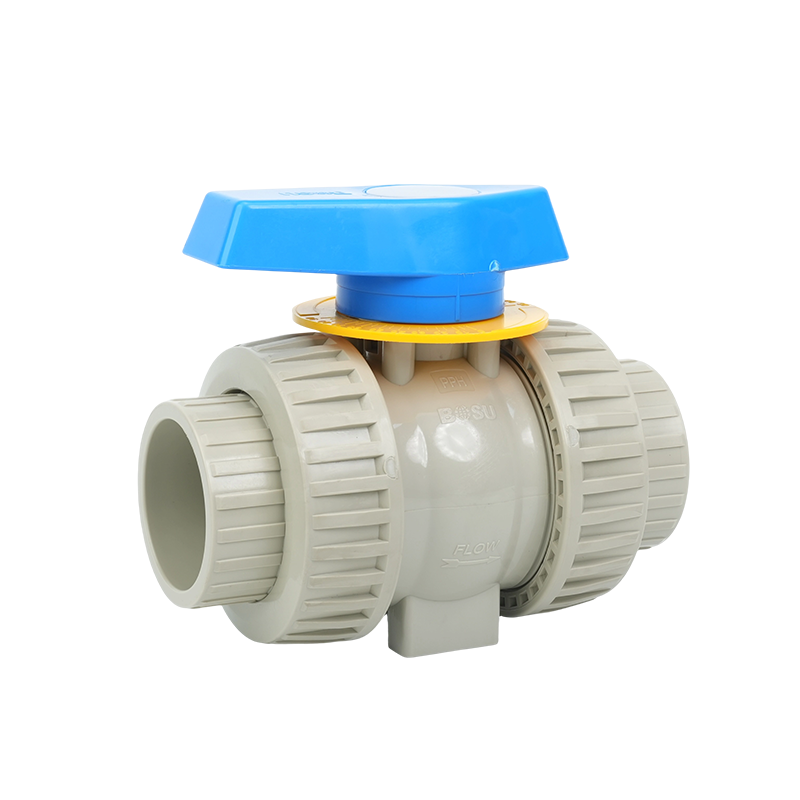

Válvula de esfera de união dupla Beta-PPH

Manuais

Válvula de esfera elétrica de dupla união Beta-PPH

Elétrico

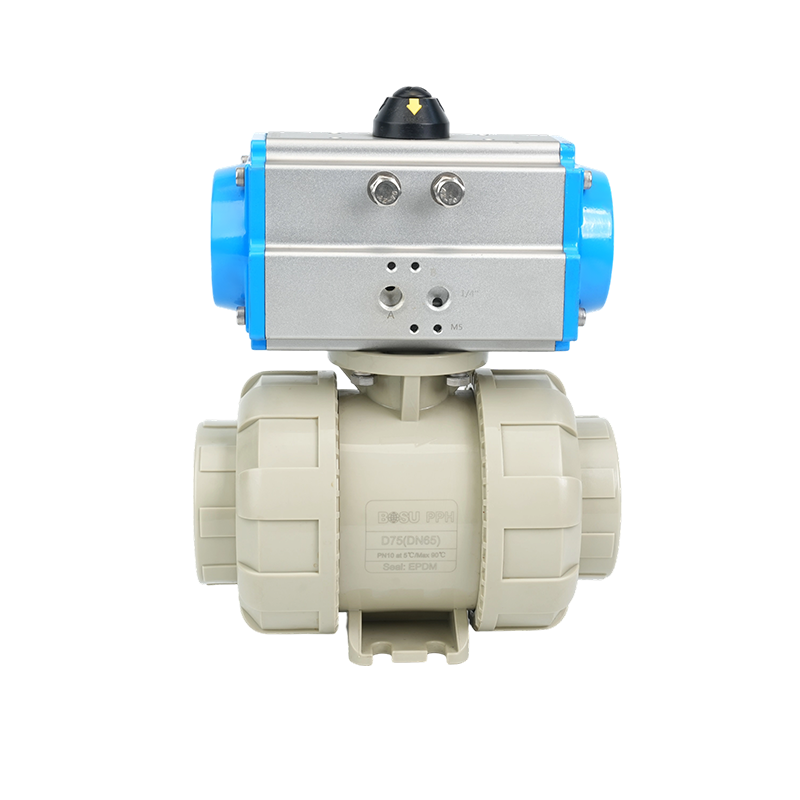

Válvula de esfera pneumática de união dupla Beta-PPH

Pneumático

Válvula de esfera flangeada Beta-PPH

Flangeado

Válvula esférica flangeada pneumática simples/dupla

Individual ou Duplo

Projeto estrutural e seu efeito no fluxo de mídia

A estrutura da válvula altera a forma como um determinado meio se move através do sistema, e não apenas a composição do corpo. Algumas características estruturais são mais importantes quando o meio é agressivo, viscoso ou requer controle de fluxo rigoroso.

• Esfera de passagem total versus passagem reduzida — um projeto de passagem total mantém a passagem interna igual ao diâmetro do tubo, o que reduz a queda de pressão para produtos químicos viscosos e lamas.
• A união dupla termina — permitir que a válvula seja removida da linha sem cortar o tubo, útil quando o meio deixa resíduos ou incrustações que requerem limpeza periódica.
• Método de atuação — as alças manuais são adequadas para desligamento de baixa frequência, enquanto os atuadores elétricos ou pneumáticos suportam dosagem automatizada e ciclos repetidos para meios de processo contínuos.
• Conexões flangeadas — proporcionam uma junta mais rígida para diâmetros maiores e linhas de alta pressão que transportam fluidos corrosivos ou quentes.

Combinando uma válvula esférica com sua mídia

A seleção da válvula certa para um meio específico se resume a quatro verificações que os engenheiros da planta normalmente realizam antes de especificar uma válvula para novos produtos de tubulação.

1. 01
   Identifique a química da mídia. Confirme a concentração, a temperatura e se o fluido é oxidante, carregado de partículas ou de alta pureza.
2. 02
   Verifique o gráfico de resina. Compare a mídia com os dados de resistência PP-H, PPN ou PVDF em vez de confiar em suposições gerais.
3. 03
   Confirme a compatibilidade do selo. As sedes e os O-rings geralmente falham antes do corpo da válvula, portanto, combine EPDM, FPM ou PTFE com o mesmo meio.
4. 04
   Valide a pressão e a vida útil do ciclo. Verifique a classificação de pressão nominal (PN) em relação à pressão da linha e escolha a atuação manual, elétrica ou pneumática com base na frequência de ciclagem.

Indústrias e aplicações típicas

Como os sistemas de válvulas de plástico evitam os problemas de corrosão e lixiviação de íons comuns em conexões metálicas, as válvulas de esfera construídas em PP-H, PPN e PVDF aparecem em uma ampla extensão de tubulações industriais.
