O que torna os materiais auxiliares essenciais para sistemas de tubulação?

Em sistemas de tubulações industriais, o Série de materiais auxiliares não são acessórios opcionais, mas componentes principais que garantem a integridade da vedação do sistema, estabilidade e confiabilidade a longo prazo. Desde juntas de flange e conectores flexíveis até braçadeiras para tubos, bicos e acessórios mecânicos, esses materiais auxiliares impactam diretamente a capacidade de suporte de pressão da tubulação, a compatibilidade de meios e os ciclos de manutenção. De acordo com dados da prática de engenharia, aproximadamente 80% dos incidentes de vazamento em tubulações se originam da seleção inadequada de material auxiliar ou instalação incorreta , em vez de defeitos no próprio material da tubulação principal. Portanto, configurar cientificamente a Série de Materiais Auxiliares é o passo principal para garantir a operação segura de sistemas de tubulação industrial em processamento químico, tratamento de água, fabricação farmacêutica e aplicações relacionadas.

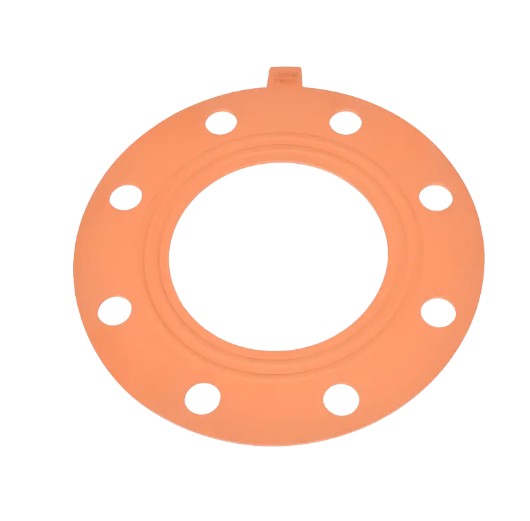

Série de juntas de flange: a primeira linha de defesa para sistemas de vedação

As juntas de flange são elementos de vedação essenciais nas juntas de tubulações que evitam vazamentos de fluido. Dependendo da composição do material e das condições operacionais, os tipos comuns de juntas de flange incluem juntas EPDM (monômero de etileno propileno dieno), FPM (borracha de fluorocarbono) e juntas compostas de EPDM PTFE, cada uma adequada para diferentes faixas de temperatura e ambientes químicos.

Comparação de desempenho dos principais materiais de juntas

Sistema de Especificação e Fundamentos de Seleção

O sistema de especificação da junta do flange segue os padrões de diâmetro nominal (DN), com especificações comuns incluindo DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , cobrindo múltiplas aplicações de baixa a alta pressão. A seleção deve centrar-se nas seguintes três dimensões:

• Compatibilidade de mídia: Ao transportar ácidos ou álcalis fortes, são preferidas juntas compostas de PTFE; para sistemas de água padrão, juntas de EPDM podem ser usadas para reduzir custos.
• Correspondência de temperatura e pressão: Quando a temperatura operacional excede 150°C ou a pressão excede PN16, devem ser selecionadas juntas FPM ou metálicas enroladas em espiral para evitar envelhecimento e falhas da borracha.
• Configuração da face do flange: Os flanges de face elevada (RF) são adequados para juntas planas, enquanto os flanges macho e fêmea (MFM) exigem juntas de anel de localização para evitar desalinhamento na instalação.

Série de conectores flexíveis: componentes principais para absorção de vibração e deslocamento térmico

Entre os equipamentos de bombeamento e os sistemas de tubulação, os conectores flexíveis cumprem a função crítica de absorver vibrações mecânicas e compensar a expansão e contração térmica. Os conectores flexíveis flangeados PPH (polipropileno homopolímero), com sua excelente resistência química, tornaram-se configurações padrão para sistemas de tubulação química.

Diferenças de aplicação entre conectores flexíveis concêntricos e excêntricos

Os conectores flexíveis flangeados concêntricos são adequados para conexões em linha reta de diâmetros de tubos idênticos, absorvendo efetivamente deslocamento axial de 10-15mm . Os conectores flexíveis flangeados redutores excêntricos, por outro lado, são utilizados para transições entre diferentes diâmetros de tubos, com especificações comuns como D40×32, D50×32, D50×40, D63×32, D63×40 , mantendo a funcionalidade de buffer flexível enquanto alcança transições de diâmetro.

Vantagens técnicas dos conectores flexíveis PPH

• Resistência à corrosão química: O material PPH pode suportar a maioria dos meios químicos dentro de uma faixa de pH de 1 a 14, adequado para decapagem, galvanoplastia, tratamento de esgoto e outros ambientes altamente corrosivos.
• Desempenho de temperatura: Temperatura de operação contínua de até 100°C, com tolerância de curto prazo de até 110°C, atendendo aos requisitos gerais de transporte de fluidos quentes industriais.
• Resistência Mecânica: Resistência à tração de 25MPa e resistência ao escoamento de 22MPa, garantindo nenhuma ruptura ou deformação sob testes hidrostáticos a 1,5 vezes a pressão nominal.
• Vida útil: Sob condições operacionais padrão, os conectores flexíveis PPH são projetados para uma vida útil superior a 50 anos, reduzindo significativamente a frequência de manutenção do sistema.

Série de braçadeiras para tubos e acessórios mecânicos: suporte fundamental para fixação de tubulações e manutenção de equipamentos

As braçadeiras para tubos são elementos de fixação indispensáveis na instalação de tubulações, servindo para restringir o deslocamento da tubulação, distribuir uniformemente as forças de suporte e evitar oscilações da tubulação causadas pelo impacto de fluidos. As braçadeiras para tubos PPH compartilham a mesma resistência química que o próprio corpo da tubulação, evitando os problemas de corrosão eletroquímica comumente observados nas braçadeiras metálicas.

Especificações da braçadeira de tubo e capacidade de carga

A série de braçadeiras para tubos cobre toda a faixa de diâmetros de DN15 (D20) a DN50 (D63) , apresentando estruturas de encaixe ou aperto de parafusos. Tomando como exemplo a braçadeira para tubos DN32, sua capacidade de carga padrão não é inferior a 500N , capaz de suportar forças de impacto dinâmicas geradas quando a velocidade interna do fluxo de fluido atinge 4,5 m/s. Em cenários de instalação paralela de tubulações multicamadas, recomenda-se uma estratégia de arranjo em camadas, com espaçamento entre camadas mantido em ≥150 mm para facilitar as operações de manutenção.

Valor Funcional de Acessórios Mecânicos

As alças e acessórios da série dobradiça são usados principalmente para abrir mecanismos em gabinetes de equipamentos e tampas de portas de inspeção. Dobradiças resistentes, feitas de PP reforçado com fibra de vidro, oferecem capacidade de carga de unidade única de 80-120kg , adequado para aplicações frequentemente abertas/fechadas, como grandes equipamentos de filtração e bueiros de reatores. Dobradiças pequenas são adequadas para cenários de carga leve, como caixas de instrumentos e gabinetes de controle, com espaçamento padrão de furos de montagem de 25mm×40mm , compatível com dimensões padrão de recorte de chapa metálica.

Série de bicos em espiral: elementos essenciais para transferência e distribuição de massa eficiente

Os bicos espirais transformam o líquido em sprays de cone oco ou cone sólido através de uma estrutura guia de fluxo espiral exclusiva, amplamente utilizada em lavagem de gases, resfriamento, sistemas de sprinklers de proteção contra incêndio e torres de reação química. Sua característica mais notável é excepcional capacidade anti-entupimento , com diâmetros de passagem de fluxo de até 3 vezes o diâmetro de saída do bocal, tornando-os adequados para sistemas de circulação de água contendo partículas em suspensão.

Sistema de parâmetros técnicos para bicos espirais

Correspondência de material do bico e condição operacional

Os corpos dos bicos em espiral são normalmente feitos de PPH ou polipropileno reforçado com fibra de vidro, com inserções de cerâmica ou aço inoxidável 316L para o núcleo do bico. Em sistemas de dessulfurização de gases de combustão (FGD), onde o conteúdo sólido da lama atinge 15%-20% , bicos espirais de fluxo total e sem diâmetro reduzido devem ser selecionados, garantindo diâmetro mínimo de passagem ≥15mm. Em sistemas de água ultrapura semicondutores, são necessários bicos de PTFE para garantir que o conteúdo de íons extraíveis permaneça abaixo 0,1 ppb .

Série Acessórios Coloridos: Soluções Práticas para Gestão de Identificação e Visualização de Sistemas

As conexões coloridas para tubos usam cores diferentes para distinguir os tipos de meios ou fluxos de processo, servindo como um meio eficaz para melhorar a eficiência do gerenciamento do sistema de tubulação. Em grandes instalações industriais, a codificação por cores padronizada pode reduzir os tempos de resposta de manutenção, 30%-40% e reduzir significativamente os riscos de operação incorreta.

Padrões de codificação de cores industriais recomendados

• Verde: Água de resfriamento de processo, sistemas de água circulante
• Azul: Ar comprimido, sistemas de ar de instrumentos
• Amarelo: Distribuição de produtos químicos, tubulações de meios ácidos e alcalinos
• Vermelho: Água para proteção contra incêndio, sistemas de vapor de alta temperatura
• Cinza/Preto: Drenagem, sistemas de tratamento de gases de escape
• Branco/transparente: Água ultrapura, meio de qualidade alimentar

O material de base dos acessórios coloridos continua sendo o PPH padrão, com cores incorporadas na camada superficial por meio de processos de coextrusão ou moldagem por injeção, normalmente em uma espessura de 0,5-1,0 mm , sem afetar a resistência do corpo ou a resistência química da conexão. Deve-se observar que em áreas com forte exposição externa aos raios UV, o masterbatch de cores estabilizado contra UV deve ser selecionado para evitar o desbotamento da cor que poderia comprometer a eficácia da identificação.

Estratégia de Integração e Seleção de Sistemas

A seleção de Série de materiais auxiliares não deve ser conduzido isoladamente, mas projetado em coordenação com o sistema de tubulação principal. A seguir estão estratégias de seleção comprovadas na prática de engenharia:

Método de análise de custo total do ciclo de vida

Ao comparar soluções de materiais auxiliares, a atenção não deve limitar-se apenas aos custos iniciais de aquisição; o custo total do ciclo de vida (LCC) deve ser calculado. Tomando como exemplo as tubulações químicas DN50, embora o custo inicial das juntas compostas de EPDM PTFE seja de aproximadamente 40% maior do que as juntas EPDM padrão, em condições operacionais altamente corrosivas, seu ciclo de substituição se estende de 6 meses a mais de 3 anos, reduzindo os custos de manutenção abrangentes em mais de 60% .

Verificação da matriz de compatibilidade

Estabelecer uma matriz de compatibilidade mídia-material é um passo crítico para evitar erros de seleção. Por exemplo, ao transportar alvejante contendo cloro (concentração de hipoclorito de sódio >10%), as juntas de EPDM sofrem rápido envelhecimento e rachaduras, exigindo, em vez disso, materiais de PTFE ou FPM. Em sistemas de água quente acima de 80°C, a taxa de compressão do FPM (<15%) é significativamente superior à do EPDM (>25%), garantindo confiabilidade de vedação a longo prazo.

Padronização e Otimização de Estoque

Recomenda-se padronizar as especificações de materiais auxiliares para quatro diâmetros de base— DN15, DN25, DN50, DN100 —cobrindo mais de 80% dos cenários de aplicação. Ao reduzir a variedade de especificações, os custos de estoque de peças sobressalentes podem ser reduzidos em 35%-50% , ao mesmo tempo que reduz o tempo de mobilização de materiais durante reparos de emergência. Para requisitos não padronizados sob condições operacionais especiais, é aconselhável reservar um 10%-15% taxa de personalização para garantir flexibilidade no design do sistema.
